過孔式滑環

產品類型：過孔式滑環 產品型號：PSR-T50
PSR-T50是一款經濟合算的過孔型導電滑環，過孔直徑為50mm，外徑為119mm；靈活的模塊化設計，集電源，數據信號傳輸為一體。低壓力，低摩擦，低損耗的刷式接觸設計，實現免維護超長時間運轉。...
  • 性能
  • 尺寸圖
  • 特征
  • 安裝方法

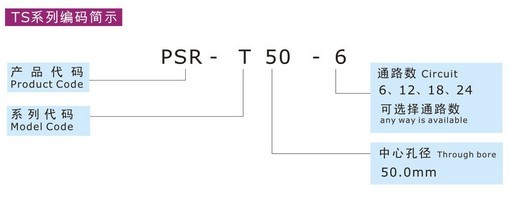

  • 訂貨號
  • 下載

電氣性能

可選項

通路數

6-246路

可裝配法蘭盤

額定電壓

380VAC

導線出口方向、長度可選

額定電流

5A/路、 10A/路、15A/路

支持更多通路數

絕緣電阻

1000MΩ@500 VDC

支持更高額定電流和額定電壓

耐壓

600VDC@50Hz

可選更高轉速：1000轉/分鐘、2500轉/分鐘、5000轉/分鐘等

電氣噪音

10mΩ@6VDC,50mA,5Rpm

機械性能

環境性能

過孔直徑

50mm

工作溫度

-40℃~+80℃

轉速

300轉/分鐘

儲存溫度

-45℃~+85℃

扭矩

40N.cm

機械振動

MIL-SID-810E

防護等級

IP54(可選IP68)

環境濕度

60%

導線規格

12色1.0mm2Teflon高溫線

CE Certified

YES

接觸材料

貴金屬

環保認證

Lead Free, RoHS compliant

使用壽命

5000萬轉

*滑環壽命由滑環工作轉速，工作環境和工作溫度等決定

¤ 特性

  • 獨特接觸設計提供更長壽命及免維護穩定運轉（無需潤滑劑）
  • 模塊化設計，滿足更高電流，轉速，外形等需求
  • 多樣化外形，支持更多安裝要求
  • 支持信號，電源及其混合傳輸
  • 可支持1-126通路擴展
  • 可滿足現在工業領域廣泛使用的
¤ 運用領域

1.工業機器：

   加工中心、繞線機、端面加工機

2. 旋轉工作臺：

   電池機械、灌裝機、吹瓶機、旋轉印刷機

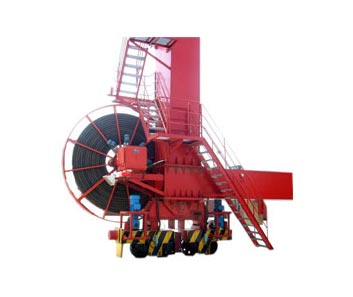

3.電纜卷筒：

   港口機械、重型吊臂、工程機械、塔臺

4.試驗設備：

   離心測試臺、分離機

5.機器人：

 包裝設備、堆垛機、工藝控制設備、緊急照明設備

6.展覽/顯示設備：

   汽車展臺、旋轉門、產品展臺、旋轉餐廳

7.醫療設備：

   無影手術燈


¤安裝說明

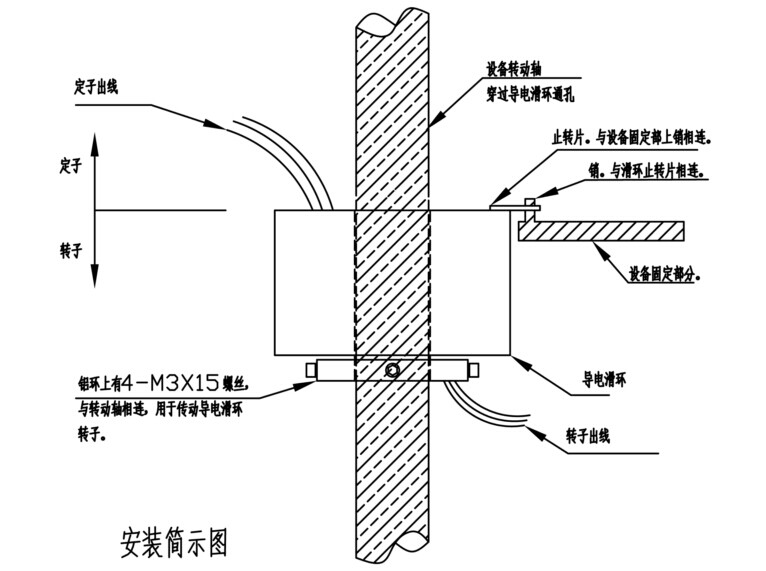

1. 安裝導電環
    將導電環固定在轉動軸上: 將導電環穿過轉動軸


主軸安裝部分：（結合圖紙使用）
A. 把滑環安裝在需要的位置并把配套的螺絲朝徑向鎖緊。最大力矩25 lb-in（不能超過）。
B. 把導線排好并做必要的連接，需防止導線妨礙滑環的自由旋轉，不能壓迫導線以至導線折彎，否則最終將導致導線折斷而引起的事故

外殼安裝部分：
A. 主體端面上有止轉片用螺絲使滑環定子與設備固定部分相連。
B. 把導線排好并做必要的連接，需防止導線妨礙滑環的自由旋轉。、
C. 在鎖緊螺絲前，請先轉動導電環，讓導電環自動找正轉軸中心后，再鎖緊螺絲。


警示:
         因為滑環和客戶具體應用之間可能存在機械誤差，不推薦在滑環兩頭強行緊固安裝（例如鎖死定子或轉子以至在旋轉時無間隙），否則可能導致過早損傷滑環。

注意事項:
   1.裝配時保持滑環主體部分與轉動軸緊密相連，
   2.固定部分螺母不松動，
   3.定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線；
