電氣性能 |
可選項 |
||
|
通路數 |
1-36路 |
可裝配法蘭盤 |
|
|
額定電壓 |
240VAC |
導線出口方向、長度可選 |
|
|
額定電流 |
2A/路， 并聯支持5A、10A |
支持更高額定電流和額定電壓 |
|
|
絕緣電阻 |
1000MΩ@500 VDC |
可選更高轉速：500Rpm |
|
|
耐壓 |
600VDC @50HZ |
支持更高溫度 |
|
|
電氣噪音 |
70mΩ @6VDC,50mA,5Rpm |
||
|
機械性能 |
環境性能 |
||
|
轉速 |
50Rpm |
工作溫度 |
-40～+80℃ |
|
扭矩 |
0.01N.m |
機械振動 |
MIL-SID-810E |
|
防護等級 |
IP54 |
環境濕度 |
60% |
|
接觸材料 |
貴金屬：金-金 |
環保認證 |
Lead Free, RoHS compliant |
|
導線規格 |
12色AWG#28 Teflon高溫線 |
CE Certified |
YES |
|
設計壽命 |
3000萬轉 |
*滑環壽命由滑環工作轉速、工作環境和工作溫度等決定 |
|
|
SDI旋轉接頭性能規格 |
|||
|
頻率 |
DC-2.3GHz |
電壓駐波比起伏 |
+/-0.05 |
|
插入損耗 |
0.65 dB /1GHz Max |
預計壽命 |
200million revolutions |
|
插入損耗起伏 |
+/-0.05dB |
工作溫度 |
-40 to 80 C |
|
回波損耗 |
-18dB/1GHz Max |
儲存溫度 |
-50 to 85 C |
|
輸入輸出 |
RG -179/U |
接頭類型 |
BNC/F |
|
最大轉速 |
50Rpm |
阻抗 |
75ohms |
|
電壓駐波比 |
VSWR≤1.3 |
額定電流 |
DC 1A Max |
|
特性
|
|
|
¤ 運用領域

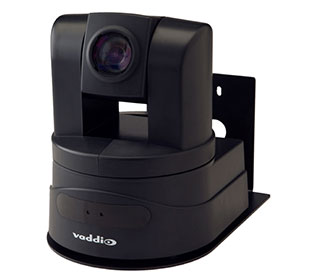

1.CCTV/攝像儀器: 船載云臺、雷達天線、直播攝像、 2. 旋轉工作臺： 電池機械、灌裝機、吹瓶機、旋轉印刷機 3.電纜卷筒： 港口機械、重型吊臂、工程機械、塔臺 4.試驗設備： 離心測試臺、分離機 5.機器人： 包裝設備、堆垛機、工藝控制設備、緊急照明設備 6.展覽/顯示設備： 汽車展臺、LED廣告臺、產品展臺、旋轉餐廳
|
¤安裝說明
1. 安裝導電環
將導電環固定在設備需要安裝的位置

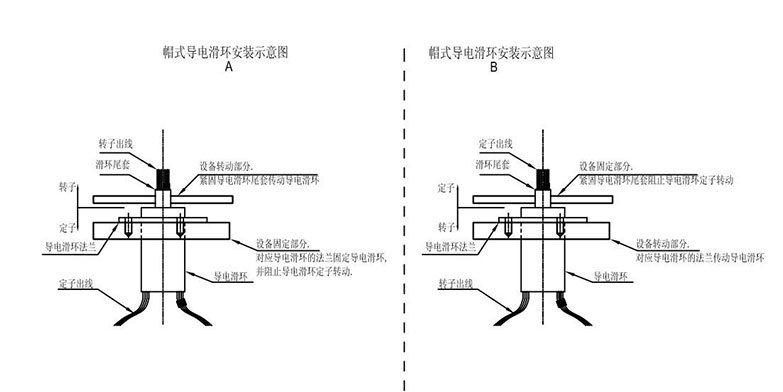

法蘭與設備固定部分安裝方法：（結合圖紙A使用）
A. 把滑環安裝在需要的位置并把配套的螺絲朝徑向鎖緊。最大力矩25 lb-in（不能超過）
B. 把導線排好并做必要的連接，需防止導線妨礙滑環的自由旋轉，不能壓迫導線以至導線折彎，否則最終將導致導線折斷而引起的事故
法蘭與設備旋轉部分安裝方法：（結合圖紙B使用）

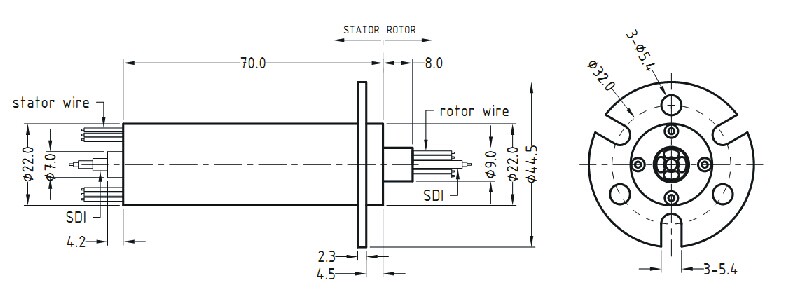

A. 主體端面∮110圓面上3個M3×8的孔與設備固定部分相連，用3個M3（最大外徑）的螺絲安裝好定子
B. 把導線排好并做必要的連接，需防止導線妨礙滑環的自由旋轉
C. 在鎖緊螺絲前，請先轉動導電環，讓導電環自動找正轉軸中心后，再鎖緊螺絲
警示:
因為滑環和客戶具體應用之間可能存在機械誤差，不推薦在滑環兩頭強行緊固安裝（例如鎖死定子或轉子以至在旋轉時無間隙），否則可能導致過早損傷滑環。
注意事項:
1.裝配時保持滑環主體部分與轉動軸緊密相連
2.固定部分螺母不松動
3.定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線
2. 檢查、測試
A: 檢查各固定處是否固定牢固,可靠
B: 慢慢旋轉轉動軸,注意觀察導電環是否均衡旋轉
