• 獨特接觸設計提供更長壽命及免維護穩定運轉（無需潤滑劑）
• 最小的體積滿足最苛刻的空間需求
• 多樣化外形，支持更多安裝要求
• 支持信號，電源及其混合傳輸
• 精密組件，滿足超長壽命需求
• 可滿足現在工業領域廣泛使用的

	¤ 運用領域 1.工業機器:    加工中心、繞線機、端面加工機 2. 旋轉工作臺：    電池機械、灌裝機、吹瓶機、旋轉印刷機 3.電纜卷筒：    港口機械、重型吊臂、工程機械、塔臺 4.試驗設備：    離心測試臺、分離機 5.機器人：    包裝設備、堆垛機、工藝控制設備、緊急照明設備 6.展覽/顯示設備：    汽車展臺、旋轉門、產品展臺、旋轉餐廳 7.醫療設備：    無影手術燈

¤安裝說明

1. 安裝導電環

將導電環固定在設備需要安裝的位置

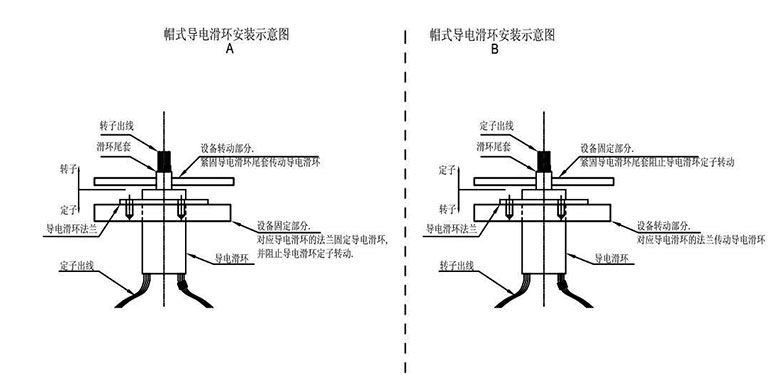

法蘭與設備固定部分安裝方法：（結合圖紙A使用）
A. 把滑環安裝在需要的位置并把配套的螺絲朝徑向鎖緊。最大力矩25 lb-in（不能超過）
B. 把導線排好并做必要的連接，需防止導線妨礙滑環的自由旋轉，不能壓迫導線以至導線折彎，否則最終將導致導線折斷而引起的事故

法蘭與設備旋轉部分安裝方法：（結合圖紙B使用）
A. 主體端面∮110圓面上3個M3×8的孔與設備固定部分相連，用3個M3（最大外徑）的螺絲安裝好定子
B. 把導線排好并做必要的連接，需防止導線妨礙滑環的自由旋轉
C. 在鎖緊螺絲前，請先轉動導電環，讓導電環自動找正轉軸中心后，再鎖緊螺絲

警示:
   因?yàn)榛h(huán)和客戶具體應用之間可能存在機械誤差，不推薦在滑環兩頭強行緊固安裝（例如鎖死定子或轉子以至在旋轉時無間隙），否則可能導致過早損傷滑環。

注意事項:
   1.裝配時保持滑環主體部分與轉動軸緊密相連
   2.固定部分螺母不松動
   3.定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線



2. 檢查、測試

    A: 檢查各固定處是否固定牢固,可靠
    B: 慢慢旋轉轉動軸,注意觀察導電環是否均衡旋轉
